Überwasserbeleuchtung

EVAline senkt sowohl den Energieverbrauch als auch die Wartungskosten der Schwimmbadbeleuchtung. Das System verbraucht 50 bis 70 Prozent weniger Energie als Leuchtstoffbeleuchtung und Gasentladungslampen und hält fünf bis zehnmal länger. Die asymmetrische Optik kann darüber hinaus die Anzahl der erforderlichen Armaturen begrenzen.

Weil die Armaturen über dem Beckenumgang rund um das Schwimmbad angebracht werden können, können Montage und Wartung vom Beckenrand aus durchgeführt werden. Gerüste oder Pontons über dem Wasser und die damit verbundene Sperrung des Bades können so vermieden werden.

Was EVAline in Ihrer Situation finanziell einbringt, berechnen wir pro Projekt auf Grundlage eines Lichtplans und einer maßgeschneiderten Lichtlinienkonfiguration.

Das erforderliche Lichtniveau hängt von der Art des Schwimmbads, der Nutzung und den geltenden Anforderungen ab. Für viele Schwimmbadanwendungen wird von 300 oder 500 Lux auf der Wasseroberfläche ausgegangen. Bei Wettkampf- und Sporteinrichtungen können zusätzliche Anforderungen gelten.

Basierend auf den Abmessungen, der Nutzung und der Situation des Schwimmbads führen wir eine Lichtberechnung durch und bestimmen, wie viele Armaturen benötigt werden und wie diese am besten platziert werden können.

Ja. EVAline ist sehr gut zur Renovierung bestehender Schwimmbadbeleuchtung geeignet. Im Freizeitbad Stappegoor in Tilburg ersetzte der Installationspartner BetuwTech beispielsweise die veraltete Leuchtstoffbeleuchtung durch EVAline mit asymmetrischer Lichtverteilung. Dies führte zu mehr Licht und einem ruhigeren Lichtbild. Weil die Armaturen rund um das Schwimmbecken angebracht werden konnten statt über dem Wasser, konnte die Montage vom Beckenrand aus erfolgen und ein Gerüst über dem Wasser war nicht erforderlich.

EVAline ist modular aufgebaut, wodurch Wartung schnell und gezielt durchgeführt werden kann. Die LEDs, der Treiber und die Abdeckung können mit Servicesets einzeln ersetzt werden, sodass die komplette Armatur nicht ausgewechselt werden muss. Die Module rasten ohne Werkzeug auf der Basis ein. Darüber hinaus überwacht das Auto Temperature System kontinuierlich die LED-Temperatur und schützt die LEDs vor zu hohen Temperaturen. Auf diese Weise wird die Lebensdauer des Systems optimal ausgenutzt und der Wartungsaufwand wird minimiert.

Bei asymmetrischer Beleuchtung wird das Licht schräg in das Schwimmbecken gerichtet statt senkrecht nach unten. Dadurch können die Leuchten über den Beckenrändern rund um das Schwimmbecken platziert werden statt über dem Wasser. Dies reduziert Blendung für Rückenschwimmer und Reflektionen auf der Wasseroberfläche. Auch der Aufsichtsführende behält bessere Sicht auf das Wasser und Montage sowie Wartung können vom Ufer aus durchgeführt werden.

Flimmerfreies Licht sorgt für ein ruhiges und gleichmäßiges Lichtbild. Das ist angenehm für Schwimmer, die regelmäßig nach oben schauen, und wichtig für Aufsichtspersonen, die ständig einen guten Überblick über und unter Wasser behalten müssen. Auf einer bewegten Wasseroberfläche kann Flimmern besonders sichtbar werden.

Auch bei schnellen Sportarten wie Wasserball ist flimmerfreies Licht wichtig. Flimmerndes Licht kann einen stroboskopischen Effekt verursachen, wodurch ein sich schnell bewegender Ball weniger flüssig zu bewegen scheint. EVAline ist vollständig flimmerfrei. Die mikroprismatische Abschirmung begrenzt darüber hinaus die Blendung deutlich unter UGR 19.

Das Auto Temperature System schützt die LEDs vor zu hohen Temperaturen. Die Temperatur über einem Schwimmbecken kann erheblich ansteigen und Wärme beeinflusst die Lebensdauer von LEDs. Das System überwacht daher kontinuierlich die Temperatur und dimmt das Licht über 45 °C automatisch und kaum merklich herunter. So werden die LEDs geschützt und ihre Lebensdauer wird maximal genutzt.

Die modulare Bauweise macht EVAline flexibel in Entwurf, Montage und Wartung. Licht- und Abdeckungsmodule klicken ohne Schrauben oder Werkzeuge auf das Basismodul, genau dort, wo der Lichtplan einen Lichtpunkt erfordert. So bestimmt der Lichtplan die Position der Beleuchtung und nicht ein fester Leuchtenabstand. Ein Lichtmodul kann später einzeln ausgetauscht werden, ohne die komplette Lichtlinie zu demontieren.

EVAline wurde von DEKRA getestet und fur Ballwurfsicherheit zuverlässig nach DIN VDE 0710-13 und DIN 18032-3 zertifiziert. Damit ist EVAline für die Verwendung in Schwimmbädern, Sporthallen und multifunktionalen Sporträumen geeignet.

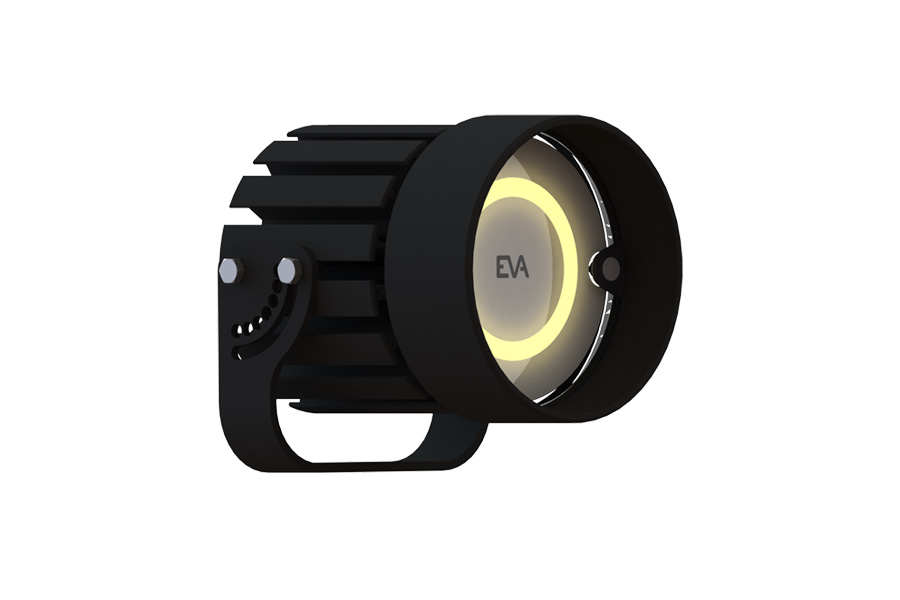

EVAhydra Spots wurden für Orte entwickelt, an denen starke Beleuchtung erforderlich ist und die Leuchte mit Wasser in Berührung kommen kann. Die IP68 (IPX8) Spots sind für die Verwendung über und unter Wasser geeignet. Ein Kühlkörper sorgt dafür, dass die Leuchte auch außerhalb des Wassers ausreichend gekühlt wird.

In Schwimmhallen wird EVAhydra häufig als zusätzliche Beleuchtung neben EVAline und als RGBW-Atmosphärenbeleuchtung während des Freizeitschwimmens und bei Veranstaltungen verwendet. Die Spots sind auch für Orte mit schwankender Wasserlinie und für Rutschen, Wasserattraktionen, Brunnen, Wasserflächen und Pflanzgefäße geeignet. EVAhydra ist in 25 und 50 Watt erhältlich und in Mono und RGBW.

Die IP-Klassifizierung gibt an, wie gut eine Leuchte vor Staub und Wasser geschützt ist. IP68, auch als IPX8 bezeichnet, wenn nur die Wasserbeständigkeit relevant ist, ist für permanente Anwendungen unter Wasser geeignet. EVAhydra und EVAsubaqua sind dafür konzipiert. IP53 ist für die Anwendung über dem Wasser gedacht, wo eine Leuchte vor Staub, Feuchtigkeit und Spritzwasser geschützt sein muss, aber nicht untergetaucht wird.

Das ist möglich durch die asymmetrische Lichtverteilung von EVAline. Die LEDs stehen unter einem Winkel in der Leuchte, während die Leuchte selbst senkrecht nach unten hängt. So kann die Lichtlinie über den Beckenrändern rund um das Schwimmbecken platziert werden und das Licht wird dennoch gezielt über dem Wasser verteilt.

Dies reduziert Blendung für Rückenschwimmer und ermöglicht Montage und Wartung vom Ufer aus. Ein Steg oder Hubsteiger über dem Wasser ist daher nicht erforderlich. EVAline ist mit asymmetrischer, symmetrischer und extra breiter Lichtverteilung erhältlich. Diese Ausführungen können innerhalb einer Installation kombiniert werden, um für jeden Teil des Schwimmbeckens das gewünschte Lichtbild zu erzeugen.

Die Luft in einer Schwimmbadhalle ist warm, feucht und chlorreich. Das stellt hohe Anforderungen an Materialien und Elektronik und kann Beleuchtung beschädigen, die nicht für diese Umgebung entwickelt wurde.

EVAline ist speziell für Schwimmbadumgebungen konzipiert. Das System verwendet chlorbeständig eloxiertes Aluminium und spezifische Materialbehandlungen und ist in IP53 ausgeführt. Das Auto Temperature System überwacht außerdem kontinuierlich die LED-Temperatur und greift ein, wenn diese zu hoch wird. So werden die LEDs geschützt und ihre Lebensdauer wird maximal genutzt.

EVAline hat eine erwartete Lebensdauer von 50.000 Betriebsstunden bei L90/B50. Wärme hat großen Einfluss auf die Lebensdauer von LEDs. Daher überwacht das Auto Temperature System kontinuierlich die LED-Temperatur und schützt die LEDs, wenn die Temperatur zu hoch wird. Auf EVAline gilt vier Jahre Herstellergarantie.

Montagedokumentation, Anschlussschemas, Bedienungsanleitungen und Datenblätter stehen auf der Produktseite des betreffenden Modells. Darunter auch unser interaktives Anschlussschema in sieben Sprachen, mit Kabellängenberechnung und Hilfe beim Anschluss der Stromversorgung.
